Бестраншейная прокладка кабеля

Данная технология позволяет, применяя специальную технику – буровую установку, прокладывать кабели в городских условиях не вскрывая дорожное полотно. Почему это удобно? Современные электромонтажные компании в своей работе просто не смогут обойтись без данной технологии, так как практически каждый проект кабельной трассы в городских условиях имеет в своем составе бестраншейную прокладку.

При современной плотной застройке городских территорий открытым способом укладывать кабель просто физически бывает невозможно – это один из моментов, с другой стороны автомобильные дороги просто никто не разрешит проходить открытым способом (кому нужны перерывы в движении автомобильного потока?).

Городские коммуникации – еще один момент, теплотрассы, газопроводы, кабельные линии, линии связи – только методом ГНБ порой бывает возможно пройти такие участки.

Архитектура города и Электроснабжающие компании также согласует все проекты кабельных трасс в городских условиях только с применением технологии бестраншейной прокладки. В этом и основное удобство данной технологии – не нарушается ландшафт территории, а это не маловажно. Рассмотрим далее подробнее технологию бестраншейной прокладки кабельной трассы методом горизонтально направленного бурения (ГНБ).

Целью метода горизонтально направленного бурения (ГНБ) является осуществление прокладки и монтажа эл. кабельных линий без вскрытия земли и раскопки траншей в стесненных или заполненных подземными коммуникациями местах. Также метод ГНБ применим при пересечении кабельными трассами шоссейных, железных дорог, водоемов, широких улиц и улиц с интенсивным движением и т.д.

Технология ГНБ широко используется при производстве подземных работ:

Строительство подземных коммуникаций;
Строительство газопроводов;
Строительство водопроводов;
Строительство канализации;
Строительство слаботочных сетей;
Прокладка наружных сетей.

Три основных этапа при прокладке кабеля методом ГНБ:

1. Бурение пилотной скважины

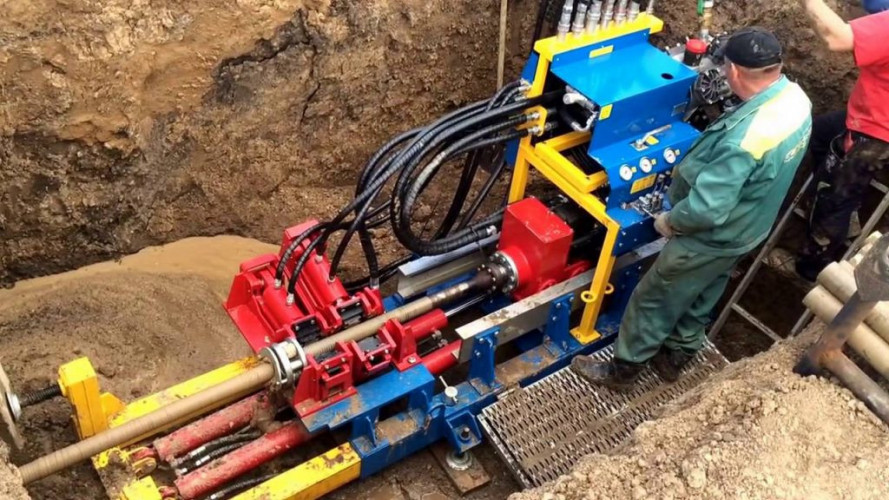

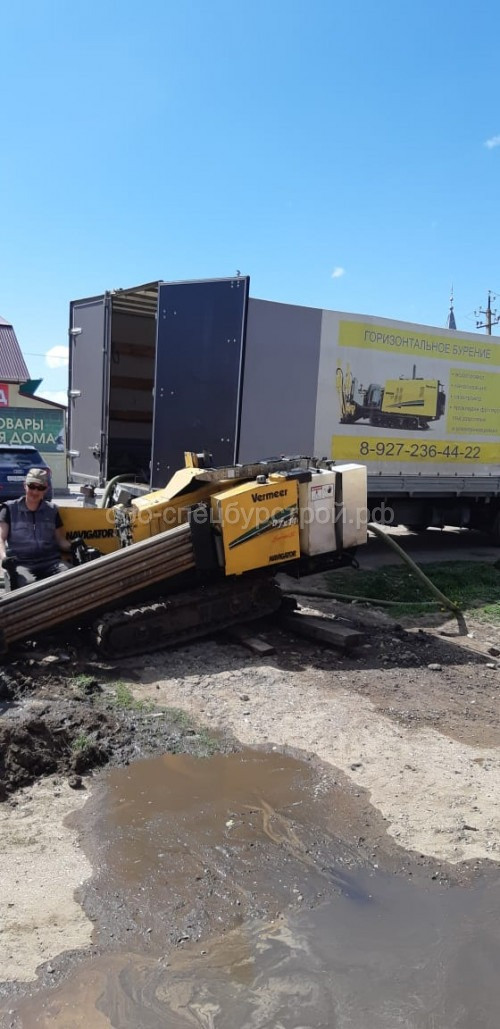

При выполнении пилотного бурения, с установленной на земле буровой установки по заданной трассе вперед проталкивается управляемый пилотный бур. При этом через штанги на буровую головку передаются вырабатываемые буровой установкой напорное усилие и необходимые вращающие моменты (см. фото справа). К началу пилотного бурения, передняя часть буровой штанги, состоящая из долота, колена и антимагнитной буровой штанги, вдавливается в грунт под заранее заданным углом. При этом через штанги в форсунки бурового долота под большим давлением закачивается буровой раствор-«бургель», состоящий чаще всего, из водно-бентонитовой суспензии.

Разрыхленный грунт частично вытесняется, большей же частью удаляется через затрубное пространство скважины вместе с буровым шламом. При проходке на длину буровой штанги, на буровой установке насаживается следующая штанга и буровой процесс циклически продолжается до тех пор, пока пилотный бур не появляется в точке выхода. Положение пилотного бура под землей определяется с помощью находящегося непосредственно в буровой головке зонда локационным оборудованием находящимся в руках локаторщика постоянно контролирующего местоположение буровой головки и передающего по рации команды оператору в кабине управления.

Благодаря высокоэффективной современной измерительной технике этот метод может использоваться практически на всех участках проходки. Управление буровыми штангами производится переориентацией рабочего направления бурового долота путем незначительного вращения буровых штанг, а тем самым и колена.

При большой длине бурения может возникнуть необходимость в стабилизации пилотной скважины. Речь идет о дополнительной проходке вращающейся трубы через пилотную скважину, при которой вращающаяся труба уравновешивается и стабилизируется.

2. Расширение пилотной скважины

После выхода пилотного бура в намеченной точке, буровые долота и измерительный зонд демонтируются, и устанавливается так называемый расширитель (см. фото справа), который представляет собой буровой инструмент для расширения бурового канала до большего диаметра.

Расширитель, вращаясь и промывая с выходной стороны, протаскивается назад к буровой установке. Взамен каждой демонтированной на буровой установки штанги на трубной стороне насаживается новая. Таким образом, в скважине постоянно находится целая буровая плеть. Этот процесс повторяется до тех пор, пока скважина не будет расширена до конечного диаметра.

3. Протаскивание кабеля в скважину

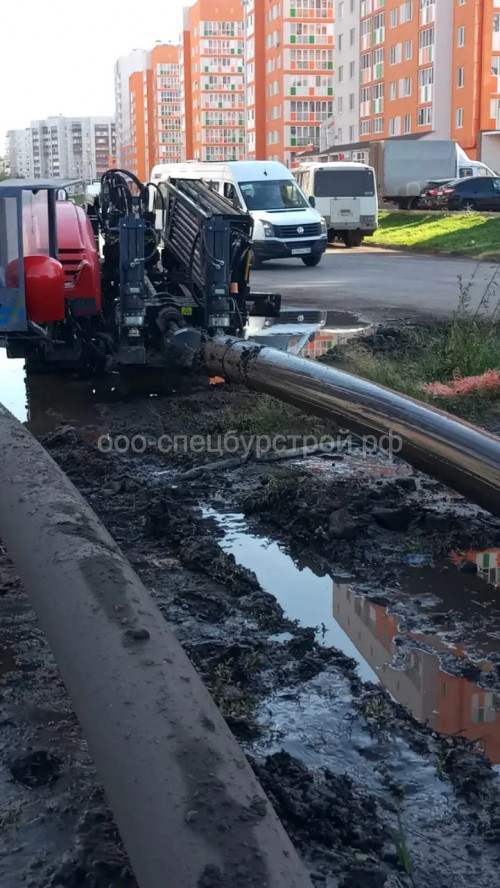

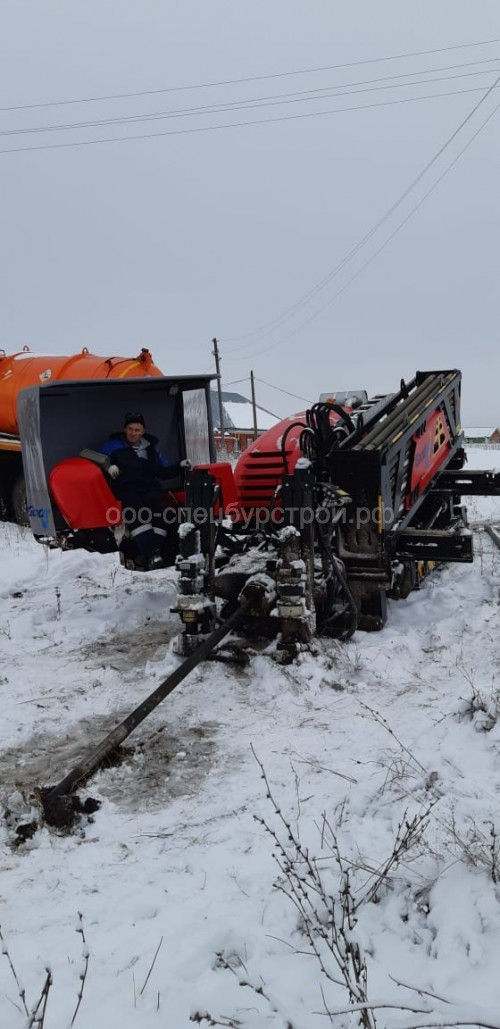

Последним шагом по выполнению управляемого горизонтально-направленного бурения является протяжка подготовленной ПНД трубы в расширенную буровую скважину.

Для протяжки трубы вращающийся расширитель протаскивается к буровой установке. Благодаря шарнирному соединению с трубой, на трубу передается тяговой усилие, но не вращающий момент. Поэтому труба, практически не вращаясь, следует за расширителем через скважину до точки выхода у буровой установки.

После выхода обоих концов труб из земли, вдоль них делается шурф до глубины 0.7м. В этом месте стыкуется прокол и кабельная траншея. На уровне дна траншеи, трубы обрезаются и закаппариваются “пробкой” и термоусаживаемой манжетой (УКПТ). Если трубы расположены в два-три ряда, то нижний ряд должен быть на 0.5 м длиннее над ним лежащего. Расположение всех концов труб фиксируются на исполнительной документации.

После приёмки “Прокола” подрядной электромонтажной организацией с участием представителя технадзора от Кабельных Сетей и составления соответствующих документов, приступают к прокладке кабельных линий с протягиванием их через прокол. Участие организации производившей бурение обязательно.

После окончания прокола, его принимает эл. монтажная организация с обязательным участием района Кабельных Сетей. Предъявляется исполнительная документация (план и профиль) проконтролированная и подписанная маркшейдером и геодезистом, сверяется с данными проекта, визируется и составляется акт технического надзора. СниП 3.01.03 – 84 п. 4.12. От кабельных Сетей документацию визируют мастера (проведшие технадзор) головного и территориальных районов. Все изменения и отступления от проекта вносятся в него в установленном порядке, согласовываются и фиксируются в исполнительной документации на плане, профиле и в разрезе.
