Этапы работы

Бурение скважин методом ГНБ, требует четкого соблюдения технологии с четким соблюдением нормативов и инструкций.

Существует три основных этапа производственной деятельности, связанные с укладкой труб с помощью ГНБ:

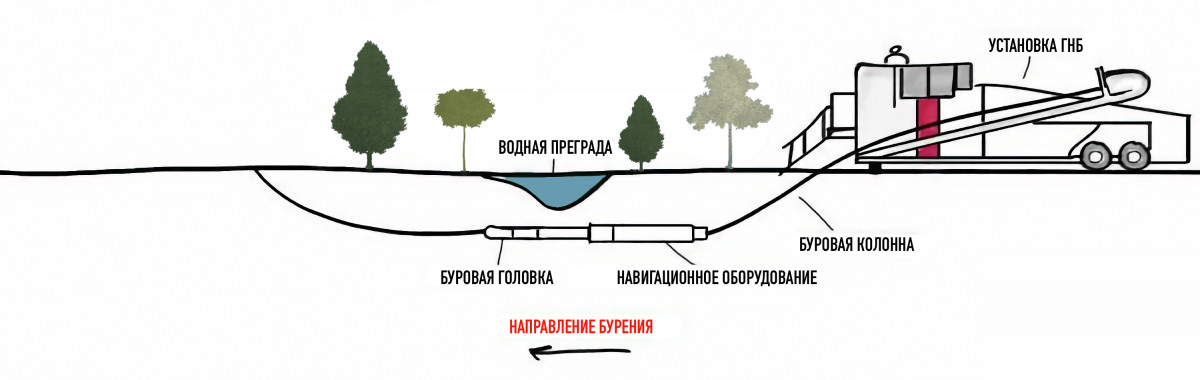

Проведение пилотной скважины — это первый и самый деликатный этап работы. Бурение осуществляется посредством введения ряда штанг в почву, первая из которых подключена к буровой головке, которая управляется по радио волнам или при помощи специального зонда, что позволяет контролировать процесс бурения и обходить стороной обнаруженные заранее подземные препятствия.

Для более точного результата и достижения цели горизонтально-направленного бурения существует широкий спектр инструментов, доступных для всех видов процедур бурения в зависимости от степени точности, необходимости, а также требований клиентов.

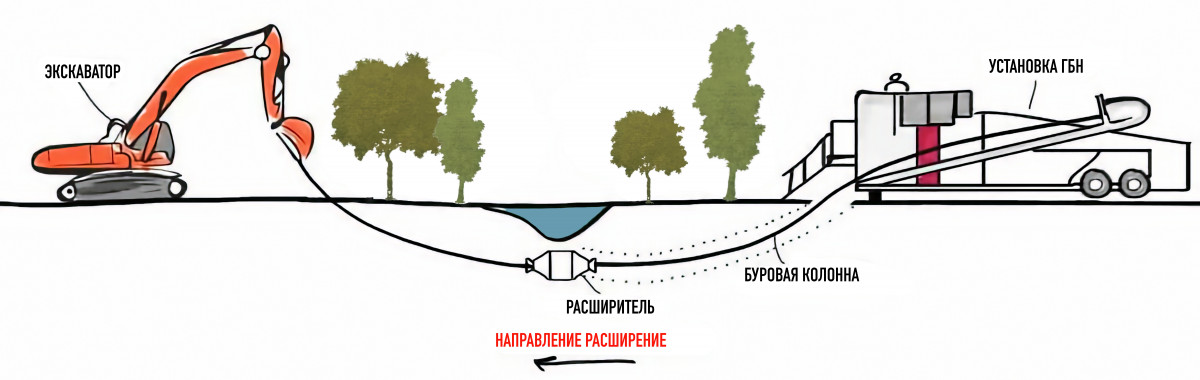

После проведения пилотной скважины, сверло головки заменяется на развертку или расширитель. В зависимости от размера трубы будет проведено несколько предварительных операций по растачиванию, с каждым разом, постепенно увеличивая скважину. Расширение должно быть на 20-30% больше, чем сам трубопровод.

Во время бурения в скважину непрерывно прокачивается бетонитовая смесь, которая помогает поддерживать форму отверстия и уменьшает трение при протягивании бурильных труб.

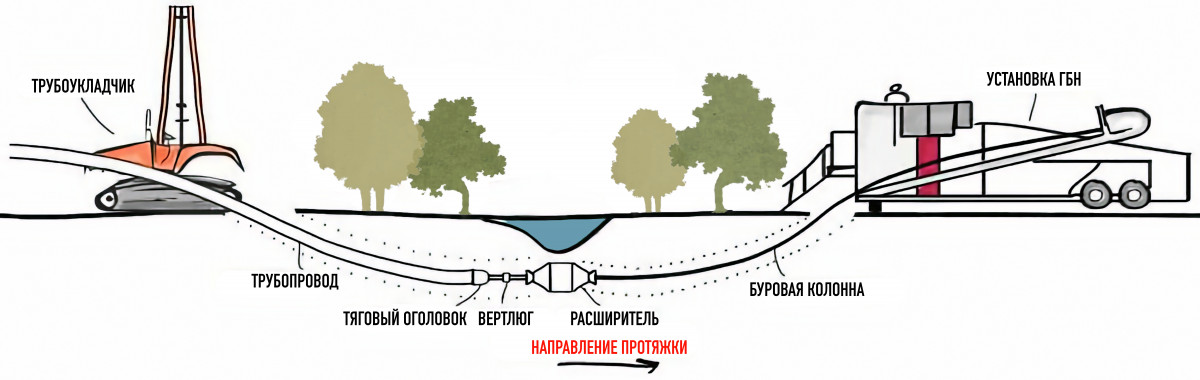

На другой стороне от ГНБ установки находится трубопровод. К началу трубопровода, за расширитель, закрепляется сначала шарнирное соединение, которое не допускает вращение трубопровода, а затем сам трубопровод за специальное зажимное устройство.

Далее, установка затягивает в скважину трубопровод по разработанному маршруту.

Заказчику передается исполнительный отчет, в чертежах которого указано фактическое положение протянутого трубопровода, с обязательным указанием «привязок» к ориентирам на местности.
