Подробнее о технологии ГНБ

Метод ГНБ

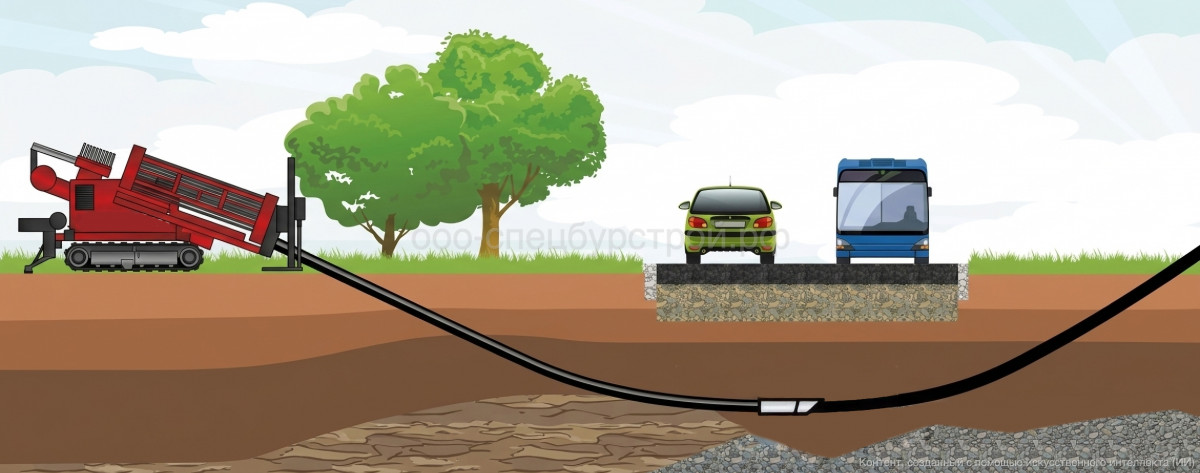

Горизонтально-направленное бурение (метод ГНБ) – способ проложить различные коммуникации под землей бестраншейным способом. При работе методом ГНБ поверхность ландшафта остается нетронутой, включая элементы благоустройства, дорожное полотно, строения и другие объекты. На данный момент разработано несколько проверенных методов горизонтально-направленного бурения, которые активно используются в целях снижения стоимости прокладки коммуникаций и сохранения объектов на поверхности земли.



Особенности метода горизонтально-направленного бурения

При использовании способа ГНБ стоимость аналогичных работ понижается в 2-3 раза. Если на ландшафте не представляется возможным проведение коммуникаций традиционным способом с рытьем траншей, применяется именно прокол в грунте.

Метод горизонтально-направленного бурения используется в различных целях:

  • Прокладка трубо-, газопроводов, электрических кабелей и других коммуникаций к зданиям;
  • Формирование скважин для добычи нефти и других полезных ископаемых;
  • Замена устаревших коммуникаций и оборудования;
  • Обустройство подземных магистралей.

Помимо востребованности технологии, ГНБ дает определенные преимущества:

  • Разрушения на поверхности сводятся к минимуму (необходимо вырыть только 2 котлована);
  • Для проведения работ необходима небольшая бригада из 3-5 человек;
  • Оборудование для бурения мобильно, легко доставляется и устанавливается на место ведения работ.
  • Метод ГНБ позволяет быстрее и дешевле оборудовать коммуникации, благодаря чему технология обрела высокую популярность повсеместно.

Общее описание технологии

При ГНБ прокладке используется буровое оборудование (подробнее о принципе работы установок ГНБ читайте в нашем блоге). Общая технология прокола сводится к следующим манипуляциям:

  1. Подготавливается проектная документация с расчетами для точного горизонтального бурения в грунте;
  2. Проекты согласуются с местными органами власти или владельцами участка;
  3. На локации, где будет проводиться бурение, вырывается 2 котлована в месте старта работ и в месте выхода коммуникации;
  4. С помощью бурового инструмента организуется прокладка нужного оборудования;
  5. Завершение работ, удаление котлованов, восстановление объектов на месте их нахождения в случае необходимости.

Приведенное описание является кратким, на данный момент разработано несколько видов ГНБ работ. Применение конкретного вида горизонтального бурения проводится в зависимости от типов почвы, прокладываемых коммуникаций и других факторов.



Буровая оснастка

При технологии бурения используются различные инструменты:

  • Буровая машина (Установка ГНБ). Это промышленное оборудование, работающее на дизельном топливе. Управление и передвижение осуществляется оператором. Бурение основано на функциональных частях таких машин: лафете, гидростанции, панели управления.
  • Вспомогательный инструмент. Для продавливания или прокалывания почвы применяются различные инструменты: штанги, расширители, насосы, винтовые элементы с резьбой и т.д. В зависимости от типа и стадии проводимых работ бригада устанавливает на буровую машину разный инструмент.
  • Система локации. При ГНБ важно соблюдать траекторию прохождения бура, точность выхода во втором котловане. Для этого на головке бура устанавливается зонд, а рабочие отслеживают передвижение инструмента с помощью локатора.
  • Медно-графитовая смазка. Применяется для смазывания мест соединения буровых штанг.

Каждая часть промышленной оснастки для ГНБ выполняет важную роль, требует профессионального обращения и регулярного обслуживания.



Поэтапное выполнение ГНБ

Процесс бурения требует внимательного отношения, контроля, соблюдения технологических особенностей на каждом этапе.



Подготовительные работы

Перед прокладкой подземных коммуникаций ландшафт и оборудование необходимо подготовить:

  1. Оборудование площадки для буровой машины универсального размера 10х15 м;
  2. При необходимости – подготовка объездного пути для машины;
  3. Установка бурильного оборудования и пилотной штанги непосредственно в месте входа в почву бура;
  4. Фиксация инструмента с помощью анкеров на ровной площадке во избежание смещения или подвижности при ГНБ;
  5. Регулировка инструмента по углу наклона с помощью расширителя, выравнивание головки бура для ровного входа в почву;
  6. Отладка радиосвязи между членами бригады;
  7. В котлованах оборудуется дополнительное отведение для бентонитовой жидкости и грунтовых вод, если их будет слишком много.

На стадии подготовки важно просчитывать местоположение уже существующих трубопроводов, чтобы не повредить их во время земляных работ. При монтаже установок для замеса бетонита и бурения необходимо выдерживать дистанцию между ними, минимальное расстояние составляет 10 м.

Перед прокалыванием следует изучить состав почвы, подбирать соответствующий инструмент для успешного прохода головки бура сквозь грунт. Всю локацию проведения работ, где установлены специальные устройства, а также в месте выхода бура, ограждают желтой предупредительной лентой.
